03 ESP32开发环境之 PlatformIO

本文主要介绍使用VSCODE的 platformIO插件进行ESP32开发。

软件安装

  • 安装VScode
  • 安装插件platformIO IDE
  • 在platforms中安装esp32插件 Espressif 32
  • 开发板型号espressif esp32 dev module

新建项目

在platform中新建项目。开发板选择ESP32-DevKitC,可以选择两种开发方式新建项目:

  • 基于Arduino框架
  • 基于ESP-idf框架

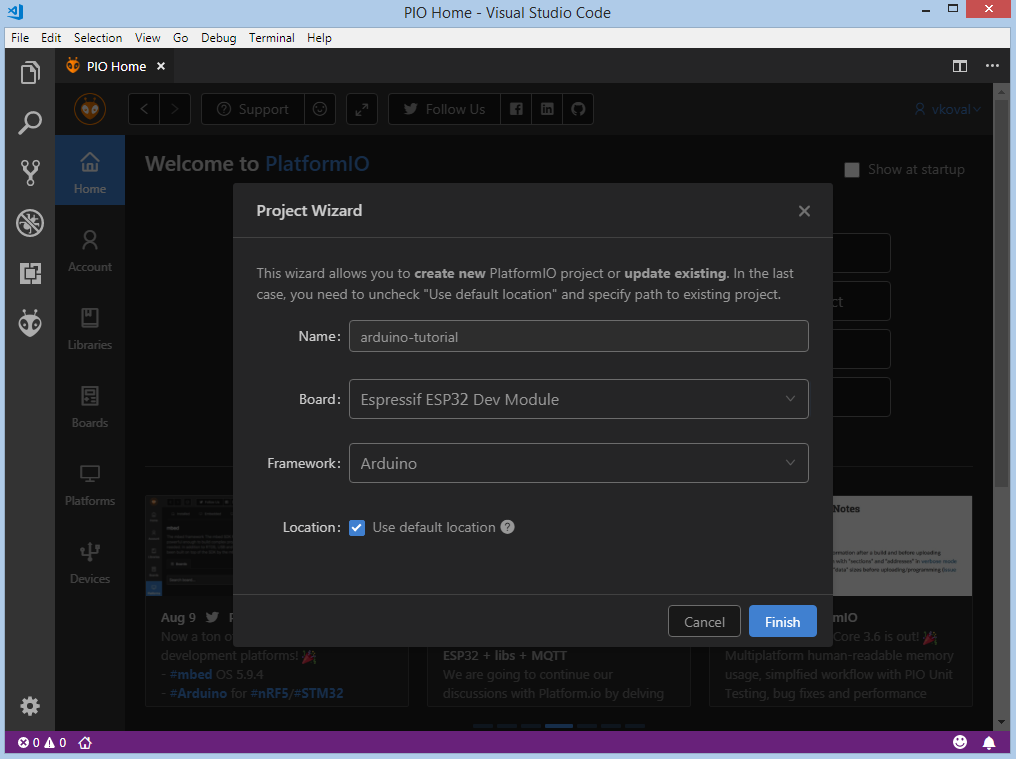

基于Ariduino框架

Framework选择Arduino。

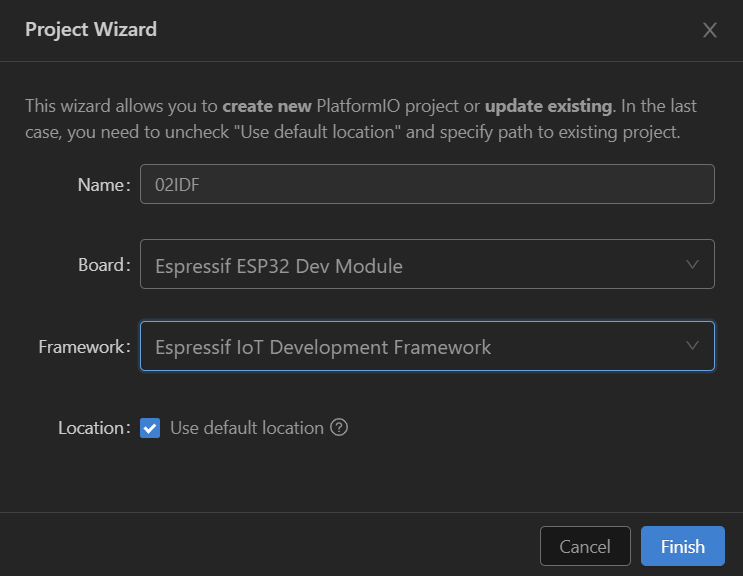

基于ESP32 IDF框架

开发框架选择 Espressif IoT Development Franmework

image-20201005232836990

创建代码

基于Ariduino框架开发简单,以此框架为例,首先在src目录中创建文件main.cpp

#include <Arduino.h>

void setup()
{
    Serial.begin(9600);
}

void loop()
{
    Serial.println("Hello world!");
    delay(1000);
}

编译,上传

编译

  • ctrl-alt-b
  • 或者左侧工具栏中的build

上传

  • ctrl-alt-u
  • 或者左侧工具栏中的upload

查看串口输出

  • 左侧工具栏中的Monitor

如果看到监视器输出Hello world!则说明测试成功。

安装第三方包

  1. 在Libraries中搜索,然后安装。
  2. 直接将库文件放到lib文件夹下。注意文件夹名称和主文件名称一致。

调试

进入调试模式需使用JTAG 线连接至开发板,接线方式如下

ESP32 pin JTAG probe pin
3.3V Pin 1(VTref)
GPIO 9 (EN) Pin 3 (nTRST)
GND Pin 4 (GND)
GPIO 12 (TDI) Pin 5 (TDI)
GPIO 14 (TMS) Pin 7 (TMS)
GPIO 13 (TCK) Pin 9 (TCK)
GPIO 15 (TDO) Pin 13 (TDO)

实例1 LED闪烁

#include<Arduino.h>
#define LED 5

void setup() {
  // put your setup code here, to run once:
  pinMode(LED, OUTPUT);
}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(LED,HIGH); //高电平
  delay(1000); //等待1000毫秒
  digitalWrite(LED, LOW); //低电平
  delay(1000); //等待1000毫秒
}

实例2 按钮控制LED

#include<Arduino.h>
#define LED 5
#define botton 0

void setup() {
  // put your setup code here, to run once:
  pinMode(LED, OUTPUT);
  pinMode(botton,INPUT_PULLUP); //内部上拉
}

void loop() {
  // put your main code here, to run repeatedly:
  if(digitalRead(botton)){
    digitalWrite(LED,HIGH); //高电平

  }else{
    digitalWrite(LED,LOW); //低电平

  }

}
