项目十三 公园人数计数系统

学习目标:

1.元件

  • 红外接近开关模块
  • 液晶显示模块

2.Mind+ 程序模块

  • 设置number的值
  • IIC液晶显示屏显示
  • 中断引脚
  • 变量

3.程序设计

  • 顺序结构
  • 循环结构

本节中,我们不再学习新的元件,而是将前面所学的液晶显示屏和红外接近开关联系起来,做一个综合项目,公园人数计数系统。我们经常见到媒体报道某个景区在某个假日接待多少人次,创下历史新高,不知道你有没有好奇过景区到底是如何完成这项统计的呢? 我相信,在学习了本节之后,你一定可以找到一种解决办法。本节是一个难度较大的项目,但在你已经掌握了前面的知识和元件的用法后,相信你一定可以通过思考和实践完成这个任务。

任务 1——制作一个公园人数计数系统

实现功能

每进来一位游客,显示屏上进入公园人次加一

硬件连接

取出一个液晶显示模块,依然采用第 11 课的连接方式。

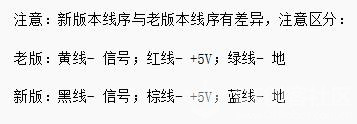

取出一个红外接近开关模块,用连接线将其与 2 号管脚对应的三个管脚相连 (注意插线时颜色的对应(黑色为信号线)


程序编写


这段程序中,我们使用了一个新的模块——中断。

中断过程是指,在程序顺序执行的过程中,当主控板收到规定的某些数字输入信号时,会立即暂停当前执行的程序,转而去执行中断部分的程序,当中断部分执行完毕,再回到刚才暂停的地方继续执行原来的程序。注意:主控板上只有 2 号和 3 号管脚支持中断功能。

举一个简单的例子:比如你在家看电视,突然门铃响了(家人回来了),


那么你不得不停下看电视先去开门,之后你又可以继续看电视啦!在整个过程中接电话就是一个中断过程,门铃响就是中断的标志,即触发中断的条件。

任务 2——制作一个公园人数计数系统

实现功能

每进来一位游客(2 号管脚触发中断),显示屏上公园人数加一。每出去一位游客(3 号管脚触发中断),显示屏上公园人数减一。

硬件连接

取出一个液晶显示模块,依然采用第 11 课的连接方式 取出两个红外接近开关模块,用连接线分别将其与 2 号管脚,3 号管脚对应的三个管脚相连(注意插线时颜色的对应)

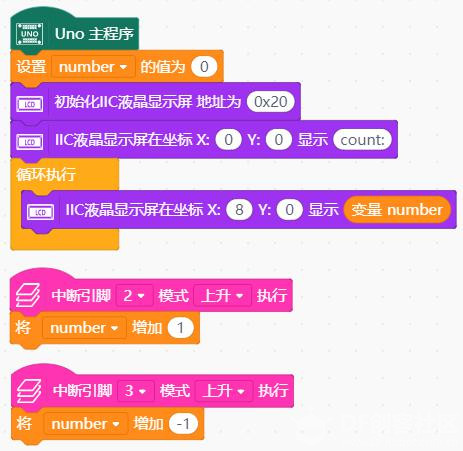

程序编写


课后作业

任务要求

制作一个公园人数计数系统:在任务 2 的基础上,增加防干扰功能(提示:如果 2 号或 3 号管脚在一定短暂时间内数次触发中断,则不增加或减少计次)

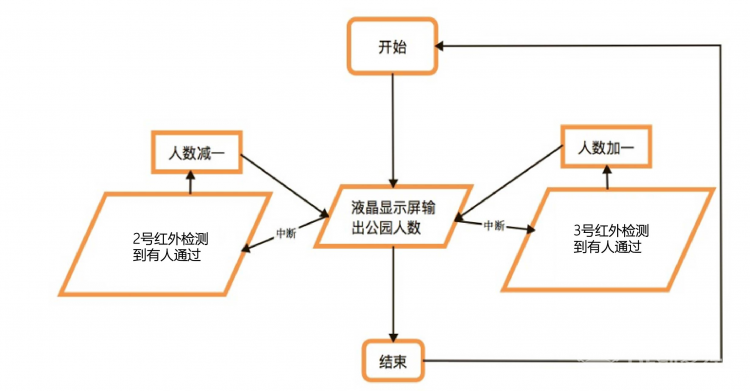

思路解析

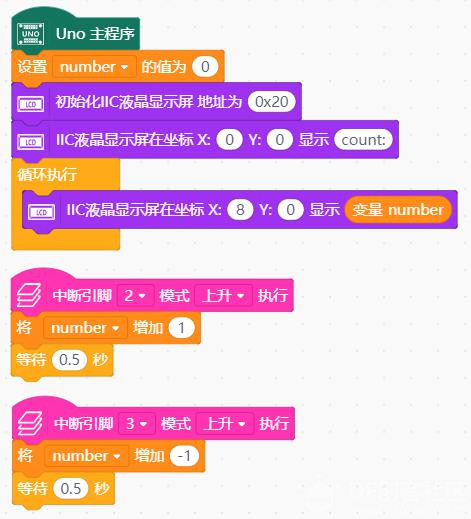

程序编写
