项目十二 超声波测距仪

学习目标:

1. 元件

  • 超声波测距仪
  • 液晶显示模块

2.Mind+ 程序模块

  • 设置distance的值
  • 读取超声波传感器距离

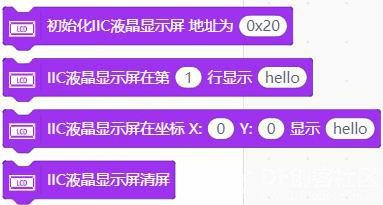

  • IIC液晶显示屏显示

3.程序设计

  • 顺序结构
  • 循环结构

在上一个电子琴任务中,我们通过距离的变化,控制琴的音高。相应地,我们也能通过音高的变化,大致感受手与元件的距离。不过,我们能不能直接看到距离是多少呢?怎样把测得的数字显示出来呢?

此时就需要一个液晶显示屏了。

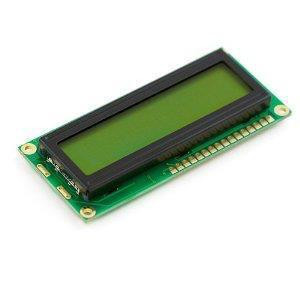

液晶显示模块:

  • 每行 16 个字符,共 2 行
  • 若出现乱码,可在每次输出之前清屏



任务 1——制作一个超声波测距仪,并在屏幕上显示距离

硬件连接

  • 取出一个超声波测距模块,用连接线按第十一课的连接方式相连

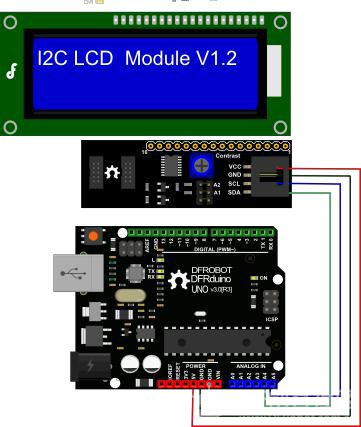

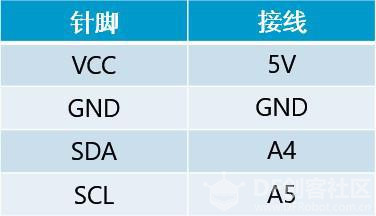

  • 取出一个液晶显示模块,用连接线按下图所示的连接方式相连

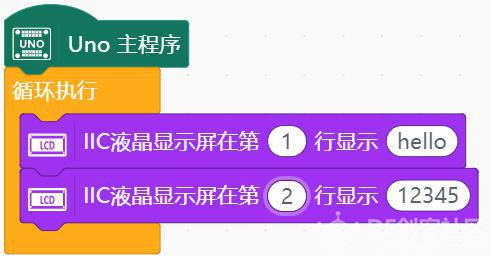

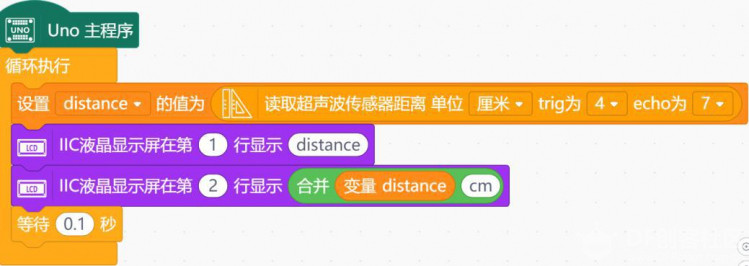

程序编写
