项目十一 另类电子琴

学习目标:

1. 元件

  • 红外遥控模块(红外遥控器,红外线接收传感器)
  • LED 模块

2.Mind+ 程序模块

  • 设置红外编码的值
  • 读取引脚红外接收值
  • 变量
  • 串口输出

3.程序设计

  • 顺序结构
  • 循环结构
  • 条件判断

电子琴想必大家都见过,但是,你是否玩过我们即将介绍的另类电子琴呢?这个电子琴里有一个重要的元件——超声波测距仪。

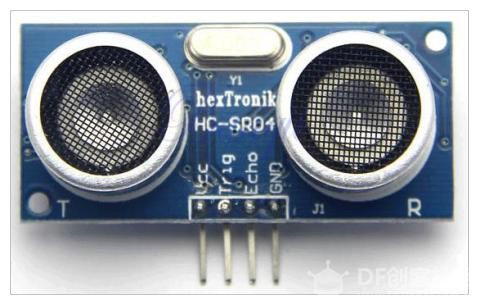

超声波测距仪:

  1. 超声波是一种振动频率高于声波的机械波,具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播等特点。
  2. 由于超声波指向性强,能量消耗缓慢,在介质中传播的距离较远,因而超声波经常用于距离的测量,如测距仪和物位测量仪等都可以通过超声波来实现。
  3. 测距原理:通过超声波发射装置发出超声波,根据接收器接到超声波时的时间差就可以知道距离了。超声波发射器向某一方向发射超声波,在发射时刻的同时开始计时,超声波在空气中传播,途中碰到障碍物就立即返回来,超声波接收器收到反射波就立即停止计时。 超声波在空气中的传播速度为 340m/s,根据计时器记录的时间t,就可以计算出发射点距障碍物的距离(s),即:s=340t/2。

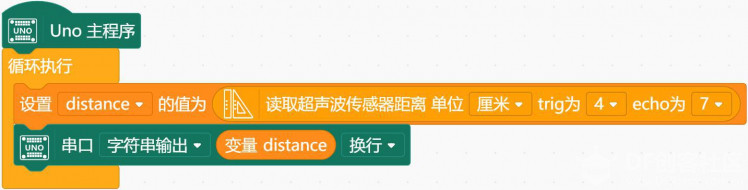

下面这段程序,能够将测到的距离存储到一个变量里,并通过串口显示。


任务 1——制作另类电子琴

实现功能

根据距离变化发出不同的音

硬件连接

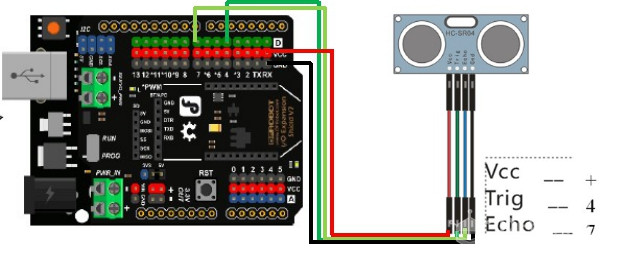

蜂鸣器—8;超声波—(下图)


针脚接线VCC5VTrig数字口#4(发射端)Echo数字口#7(接收端)GNDGND

程序编写img课后作业

1.制作一个电子琴:使它发出更多的音
