项目七 创意门铃

说到门铃,都会想起自家门铃“叮咚”的响声。制作一个门铃,需要一个能够发出声音的电子原件——蜂鸣器。


蜂鸣器可以依照设定的频率发出不同音高的声音。日常生活中蜂鸣器的应用非常广泛,比如刷公交卡时滴滴的提示音,警车,救护车等发出的警报声。

这个项目中,我们也要做门铃。与普通门铃不同的是,这个门铃可以按照你的想法来工作,比如门铃可以播放一段音乐,或者只有当门外的人连按两次时,门内的人才会被告知。你还可以再添加一些新奇的想法,快来试试吧!

学习目标

元件

  • 蜂鸣器
  • 按钮

Mind+ 程序模块

  • 数字输入
  • 条件判断

任务 1 让蜂鸣器发声

1.硬件连接

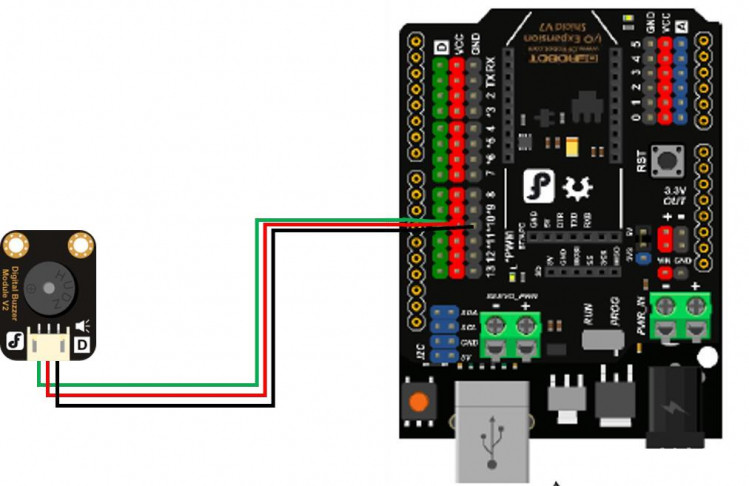

蜂鸣器—8。注意插线时的颜色对应。


2.程序编写

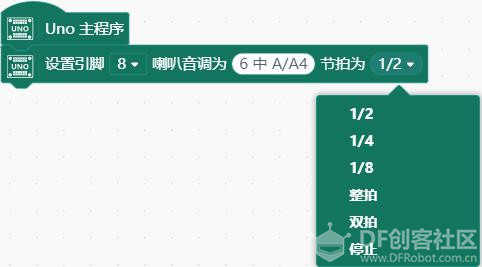

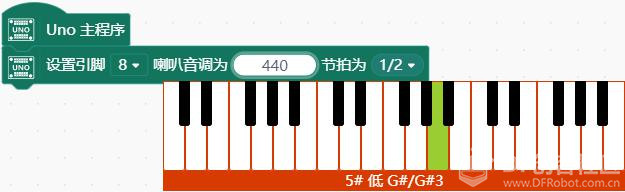

可通过设置引脚8喇叭音调指令,让蜂鸣器发声。 具体可更改的参数有音调和节拍。

任务 2 制作简易门铃

1.实现功能

按下按钮,蜂鸣器发出“叮咚”声。

2.硬件连接

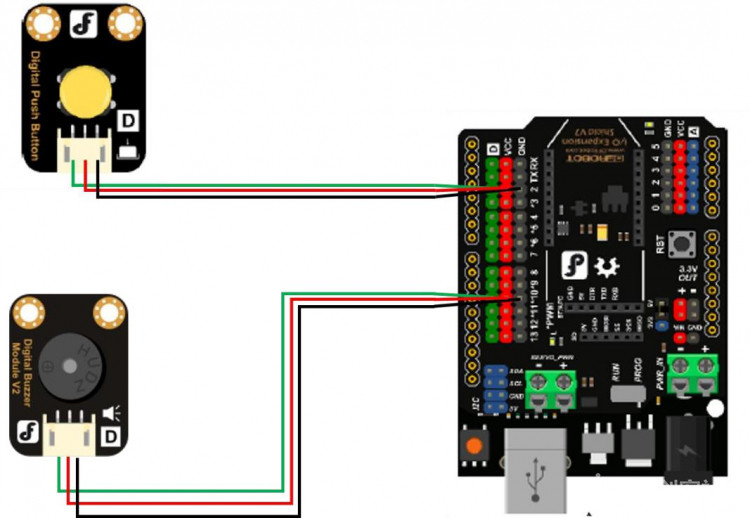

按钮—3;蜂鸣器—8。注意插线时的颜色对应。

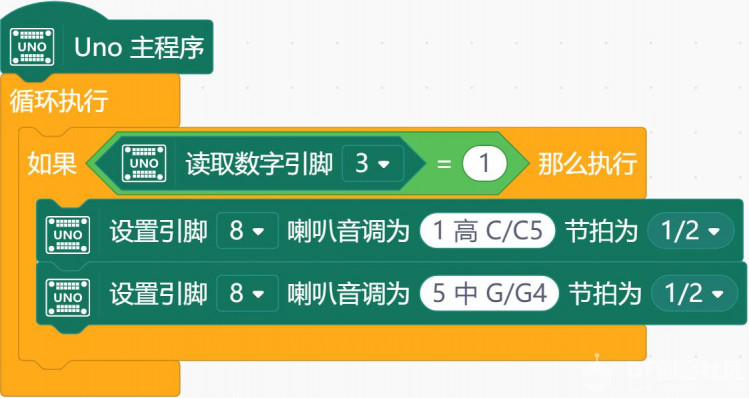

3.程序编写


课后作业

通过前六个项目的学习,你大概已经熟悉 Arduino 的硬件连接以及 Mind+ 的模块化编程了。

从本节开始,我们将增加课后作业一项,给出任务要求和思路,但是不提供连接方式和程序。程序需要由你自己来完成了,相信你能够做到!

制作一个音乐门铃:每次按下按钮,播放一句旋律。制作一个暗号门铃:用户依照特定方式按按钮(如一秒内按两次),门铃才会响。

思路解析

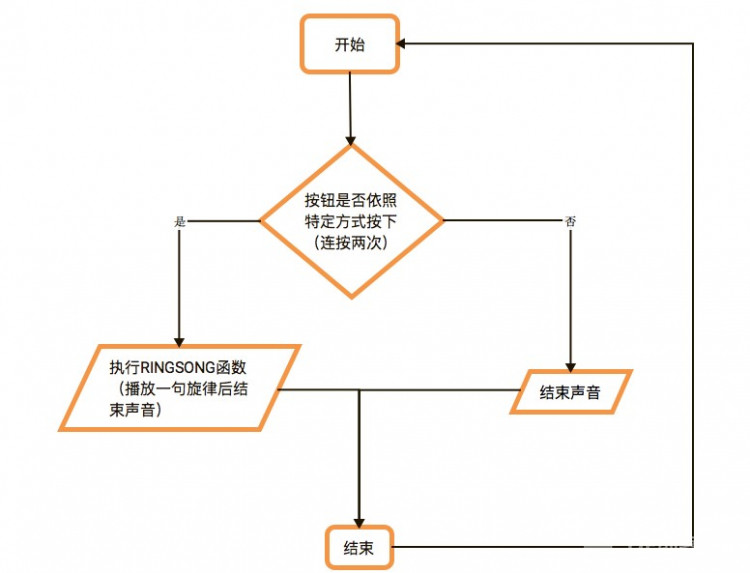

  • 如何检测按键是否按特定方式按下(以 1 秒内 2 次按下为例)?

为了检测一秒内按键是否正好按下两次,不是数秒内,也不是一次或三次。在准备工作上,我们需要有一个 millis 函数来计时一秒,还需要有一个变量 times 来计次数。此外,在编程思路上,我们还需要考虑什么时候开始计时,不妨设为第一次检测到按键按下时;什么时候结束计时,即一秒之后;在这段时间内,我们需要反复检测(循环检测)按键是否按下并记录次数。若一秒内正好按下两次,则符合要求,可进行相应反馈;否则,反复进行上述检测。

  • 如何使蜂鸣器播放一句旋律?

如果要播放一句较长的旋律,将每个音写成“叮咚”的播放形式无疑是很繁琐的。不难发现,我们要播放的音只有七个,只是重复和不同的组合而已,所以,怎样能使编程简化呢?在上面的程序中,我们每次都要获取 tonelist 中的某一项,而我们不妨将这些项写成一个 xxx 数组,用一个循环函数,每次获取 xxx 数组中的某一项对应的声音并播放,这样代码就简洁了许多。
